钢丝螺套的结构及分类,快来了解下

来源:http://www.xxqylc.com/news/33.html    发布时间:2020-07-15    点击:118

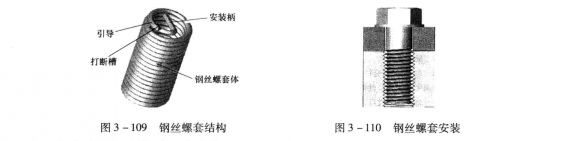

  钢丝螺套是用高强度、高精度、具有菱形截面的不锈钢丝绕制成密圈弹簧状的螺纹连接件,如图3- 109所示。

  使用时将钢丝螺套旋人特定尺寸的螺孔内,其菱形截面的外角与基体螺孔紧密贴合,而菱形截面的内角则形成一个新的标准的内螺纹。用一个标准的螺钉拧人这一钢丝螺套所形成的内螺纹中,则构成一个带钢丝螺套的螺纹连接,如图3- 110所示。

  钢丝螺套结构安装

  钢丝螺套旋入螺孔前,自由状态直径大于安装钢丝螺套用内螺纹的直径,在旋入钢丝螺套时需将其直径缩小,而旋人之后则自行弹开。钢丝螺套依靠自身的弹力紧密地贴合在基体螺纹的牙槽内,使其牢固地固定在基体螺孔中,拧人拧出螺钉时,基体螺孔中的钢丝螺套不会松动。

  钢丝螺套的结构由以下几部分组成:

  (1)钢丝螺套体。

  它是由菱形截面的钢丝绕制而成的螺旋体,其外表面形成外螺纹内表面形成内螺纹,是构成带钢丝螺套螺纹连接的主体。

  (2)安装柄。

  是钢丝螺套一段向内弯出的一个直柄,专门用来将钢丝螺套旋人螺孔内。安装钢丝螺套时,用专门工具穿过钢丝螺套体,卡住安装柄,将钢丝螺套直径旋小后将其旋入螺孔。

  (3)引导区。

  在钢丝螺套带安装柄的一端,将与安装柄成210范围内的钢丝螺套体的直径减小,以便将钢丝螺套向螺孔旋人时端头能顺利地进人螺孔,此段钢丝螺套体称为引导区。

  (4)折断槽。

  它是专为去除安装柄而加工的槽口。钢丝螺套旋入螺孔后,安装柄的作用已完成,为了不使安装柄成为螺钉穿过钢丝螺套的障碍,需将安装柄去除。为此,在与安装柄成30°~90°处的引导段上开一槽口,以便安装柄在此折断。

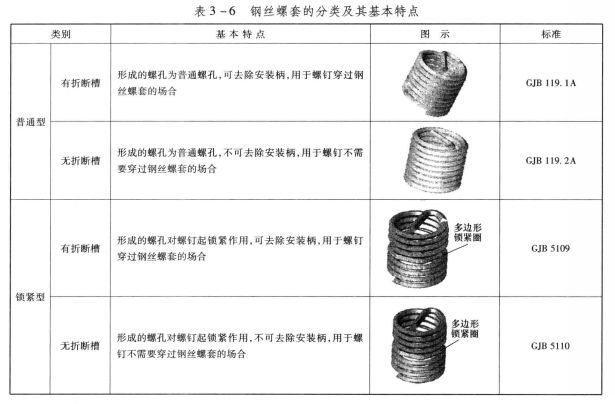

  钢丝螺套主要分为普通型钢丝螺套和锁紧型钢丝螺套。其中,普通型钢丝螺套是基本的类型,而锁紧型钢丝螺套则是在普通型的基础上衍生出的一种具有锁紧防松功能的钢丝螺套。锁紧型钢丝螺套的结构特点是把钢丝螺套体中的一圈或几圈压成多边形,当螺钉拧入螺套并进入锁紧部位后,多边形与螺钉之间发生干涉,从而起到锁紧防松作用;其防松机理和效果均与全金属自锁螺母一样,锁紧性能和抗振指标也与自锁螺母相同。在每种类型的钢丝螺套中,都细分为有折断槽钢丝螺套和无折断槽钢丝螺套,具体的分类及其基本特点见表3-6。



钢丝螺套分类及基本特点
