钢丝螺套的使用标准,使用类型,快来看一下

来源:http://www.xxqylc.com/news/35.html    发布时间:2020-07-16    点击:112

  钢丝螺套是一种新型的螺纹连接结构元件。钢丝螺套的应用提高了螺纹连接件的强度,而且扩展了螺纹连接结构的功能。

  钢丝螺套已有五十多年的发展历史。在西方发达国家对钢丝螺套的应用比较普遍。我国虽然早在1964 年设计研制出了钢丝螺套产品及相关工具,并在航空和航天领域的产品中应用,随后其他机械、电子、化工等行业也不断扩大其使用范围,钢丝螺套的应用尚未普及,许多企业和部门对这一结构尚不了解, 不知道采用钢丝螺套去解决结构设计和生产过程中遇到的问题。

  钢丝螺套同其他螺纹连接件一样,具有广泛的通用性,随着钢丝螺套应用范围的不断扩大,必须建立相应的标准体系,使钢丝螺套及相关结构要素有一个统一的标准, 以利于厂家生产和用户选用。

  我国于1976 年底,根据航空工业生产的需要组织了原航空工业部钢丝螺套标准的编制工作。后来又根据原航天、电子、兵器部等的要求于1986 年将航空部标准提升为国家军用标准,以满足其他军工生产对钢丝螺套标准的需要,即GJB 119.1- -86《普通型有折断槽钢丝螺套》GJB 119.2- -86 《普通型无折断槽钢丝螺套》GJB 119.3- -86《安装钢丝螺套用内螺纹》和GJB 119.4- -86 《普通型钢丝螺套技术条件》

  上述钢丝螺套标准的制定发布,为我国钢丝螺套的生产和推广应用打下了坚实的技术基础,发挥了重要的作用。但通过几十年来的生产实践也发现标准中存在一定的问题。尤其是新的国家螺纹标准已普遍贯彻执行,作为螺纹连接结构的一个组成部分一一钢丝螺套, 也必须贯彻新的国家螺纹标准。为此,1999年组织了对GJB119.1~119.4- -86 的修订,目前正在报批之中。

  原航空部于1989年还编制发布了HB6200~6202- -89《锁紧型钢丝螺套》及HB6203- 89 《钢丝螺套安装要求》等标准,现这些标准也都在修订之中。

  随着我国国民经济的飞速发展,钢丝螺套的应用面越来越广。钢丝螺套的生产厂不断增加,生产规模也不断扩大。钢丝螺套早已不是单纯在军工产品上采用的结构元件,在机械制造的各个领域都开始认识到钢丝螺套结构的优良特性,使钢丝螈套得到了越来越广泛的应用,它很快将成为紧固件大家庭中的一员。

  钢丝螺套的外形结构:

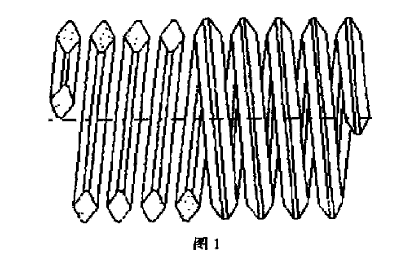

  钢丝螺套是用高强度、高精度、菱形截面的钢丝绕制成的弹簧状的螺纹连接件。其菱形截面两对角为60° 。缠绕后菱形的两对角一个在外表面构成外螺纹牙型,一个在内表面构成内螺纹牙型(见图1 )。

内螺纹牙型

  将钢丝螺套旋入特定尺寸的螺孔内,其菱形截面的外角与机体紧密贴合而菱形截面的内角则形成一个新的标准的内螺纹。用一个标准的螺钉拧入这一钢丝螺套所形成的内螺纹中,则构成一个带钢丝螺套的螺纹连接。

  钢丝螺套旋入螺孔前,自由状态直径大于安装钢丝螺套用内螺态度的直径,旋入钢丝螺套时需将其直径缩小,而旋入之后则自行弹开。钢丝螺套依靠自身的弹力紧密的贴合在机体螺纹的牙槽内,使其牢固的固定在机体螺孔内,拧入、拧出螺钉它都不会松动。

  钢丝螺套体:是由菱形截面钢丝绕制成的螺旋体。其外表面形成外螺纹,内表面则形成内螺纹。

  安装柄:是在钢丝螺套一端向内弯出的一个直柄。专门用来将钢丝螺套旋入螺孔的。安装钢丝螺套时,用专用工具穿过钢丝螺套体,卡住安装柄,将钢丝螺套直径旋小,可将钢丝螺套旋入螺孔。

  引导:在钢丝螺套带安装柄的一端,将与安装柄成范围内的钢丝螺套体直径减小,以便将钢丝螺套向螺孔旋入时端头能顺利的进入螺孔,这一段钢丝螺套体称之引导。

  折端槽:专为去除安装柄加工的槽口。钢丝螺套旋入螺孔后,安装柄失去了作用,反而会影响螺钉穿过钢丝螺套。在某些情况下需将安装柄去掉,以便螺钉空过钢丝螺套不受阻碍。为此,在与安装柄成的引导段上开一槽口,以便用工具冲击安装柄时能使安装柄从此处折断。

  不同类型的钢丝螺套:

  1、锁紧型钢丝螺套

  把钢丝螺套体中的一圈或几圈制成多边形的钢丝螺套为锁紧型钢丝螺套。

  锁紧型钢丝螺套旋入螺孔后除依靠自身弹力将自己固定在螺孔内,还利用制成的多边形将相配合的螺钉锁紧。

  螺钉拧入锁紧型钢丝螺套的螺孔时在未进入多边形的锁紧圈之前是松动的,当螺钉进入多边形的锁紧圈时,需将多边形撑开,使锁紧边变形,此时螺钉拧入需克服锁紧边给于螺钉的摩擦力。螺钉拧紧后这一摩擦力能使螺钉不会自己松脱,从而代替了其它锁紧方式。

  2、双丝套结构

  双丝套结构是用来修复损坏的已装有钢丝螺套的螺孔。

  对已装用了钢丝螺套的螺孔损坏时,可以再进一步扩大机体螺孔安装双层钢丝螺套来修复损坏的螺孔。

  3、无安装柄钢丝螺套

  钢丝螺套旋入螺孔后将安装柄冲掉并取出是件很烦琐的事,尤其对小规格钢丝螺套问题更多。严重影响钢丝螺套的安装效率。

  采用无安装柄钢丝螺套排除了因去掉安装柄带来的一系列麻烦。

  无安装柄钢丝螺套是在钢丝螺套的一端将端头的2-3扣制成锥形,旋入工具为一螺纹心棒,其端头也制成相应的锥型,依靠两锥体的配合即可将钢丝螺套旋入螺孔,工艺简单方便而且可靠。由于钢丝螺套锥体部分旋入螺孔后可进入螺孔的不完全螺纹段,因此钢丝螺套的锥段不会影响钢丝螺套的有效螺纹长度。

  无安装柄钢丝螺套适用于盲孔。

  4、自攻型钢丝螺套

  对于木材、塑料、夹布胶木及软铝等低强度材料,可以不必用丝锥攻出螺纹再旋入钢丝螺套。采用自攻型钢丝螺套可以在光孔内如同自攻钉一样,利用钢丝螺套自己的外螺纹将基体挤螺纹,同时自身嵌在该螺纹内又形成一个新的标准螺纹孔。

  自攻型钢丝螺套的旋入主要依靠带螺纹的安装心棒。在旋入的过程中,心棒螺纹与钢丝螺套配合并支撑着钢丝螺套使其外螺纹能挤入基体材料中,当螺纹心棒退出时,钢丝螺套依靠自身弹力固定在自己挤压出来的螺纹孔内,而心棒的螺纹尺寸确定了钢丝螺套螺孔的尺寸。

  自攻型钢丝螺套其前端带有锥度,同时心棒螺纹也有相同的锥度以便在挤压过程中起引导作用。
