钢丝螺套安装方法,步骤有哪些

来源:http://www.xxqylc.com/news/32.html    发布时间:2020-07-15    点击:108

  为提高螺纹连接强度和经常拆卸的需要,在机匣壳体上特制的螺纹孔中通常安装螺纹衬套,螺栓通过与螺纹衬套的内螺纹连接固紧零件。

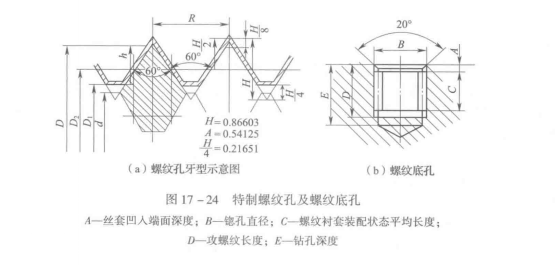

  钢丝螺套是由菱形截面钢丝绕制成的一种螺纹衬套, 旋人特制的螺纹孔内,形成一个标准的内螺纹。特制的螺纹孔及螺纹底孔见图17 -24。

  为了保证钢丝螺套的正确使用,对安装钢丝螺套,提出了一系列要求。


  安装钢丝螺套的方法:

  在钢丝螺套旋入壳体前,应涂少量不干性密封胶,在旋入钢丝螺套时应正确使用专用工具,不应施加轴向力,以免钢丝螺套出现跳扣现象。

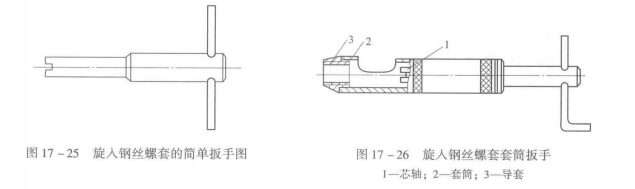

  (1)使用简单扳手安装,是直接用槽口卡住钢丝螺套的安装柄对准基体的螺纹孔,用手扶住钢丝螺套,顺时针转动扳手,将钢丝螺套拧人螺纹孔中。旋人钢丝螺套的简单扳手见图17 -25。

  (2)使用套筒扳手安装,是将钢丝螺套从槽口处放人套简内,芯轴穿过钢丝螺套卡住安装柄,拧入导套处,顺时针转动芯轴,利用导套预先收缩钢丝螺套,待钢丝螺套露出导套端面时,对准基体上的螺纹孔,将钢丝螺套拧人螺孔中。旋入钢丝螺套用套简扳手见图17 - 26。

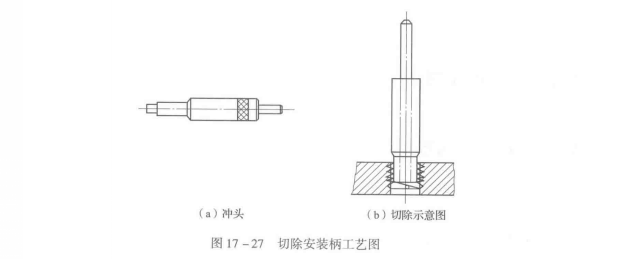

  (3)去除安装柄,对于有折断槽的钢丝螺套采用专用工具去除安装柄,将冲头放入装好的钢丝螺套孔中,并顶住安装柄,冲击安装柄。切除安装柄(尾部)的工艺图见图17 - 27。




  任何情况,都不允许使用安装工具逆时针方向转动的方法折断安装柄。

  盲孔螺纹,应将折断的安装柄取出,避免多余物留在螺孔中。

  (4)检验

  ①钢丝螺套形成的内螺纹,应用普通螺纹塞规进行检查。普通型钢丝螺套,通端螺纹塞规应能完全旋合通过,锁紧型钢丝螺套,通端螺纹塞规应能通到变形圈。

  ②检查钢丝螺套应低于基体平面1~1.5倍螺距。

  ③检查钢丝螺套是否乱扣,安装柄折断是否正确。
